Газоаналитический комплекс ЭМЕТ

Назначение

Для решения задач промышленных предприятий по технологическому и экологическому контролю

Является газоаналитическим продуктом собственной разработки, предназначенным для оперативного газоанализа промышленных объектов, объектов охраны окружающей среды промышленного контроля.

ГАЗОАНАЛИТИЧЕСКИЙ КОМПЛЕКС ЭМЕТ
ГАЗОАНАЛИТИЧЕСКИЙ КОМПЛЕКС ЭМЕТ
шкаф Эмет

Принцип действия

Инфракрасная спектроскопия с преобразованием Фурье (FTIR)

Это тип инфракрасной (ИК) спектроскопии, который используется для анализа колебательных, вращательных и других низкочастотных мод молекул.

ИК-Фурье-спектроскопия измерения поглощения ИК-света в зависимости от длинны волны. Образец помещают на пути ИК-луча, и измеряют поглощение ИК-излучения. Полученный спектр представляет собой график зависимости интенсивности поглощения от длинны волны, и его можно использовать для идентификации конкретных связей и функциональных групп, присутствующих в образце.

Источник инфракрасного излучения — карбид-кремней излучатель

фрейм 1

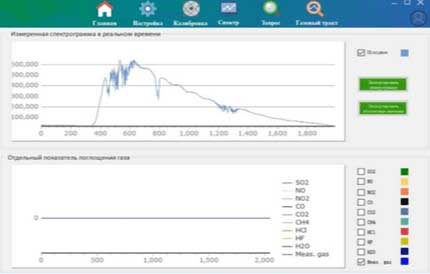

Технология FTIR — графики зависимости интенсивности поглощения от длинны волны

Основные элементы комплекса ЭМЕТ

  • газоанализатор
  • блок подогрева
  • группы клапанов
  • панель управления
Основные элементы комплекса ЭМЕТ

Технологические блоки комплекса ЭМЕТ

блок пробоподготовки:

 —  обеспечивает необходимый расход пробы газа;

— поддерживает температуру 180 Со;

— обеспечивает вторичную более тонкую фильтрацию; обеспечивает обратную продувку и подачу поверочных газов.

блок подготовки нулевого газа:

— обеспечивает подготовку сухого очищенного воздуха.

блок пробоподготовки
блок подготовки нулевого газа

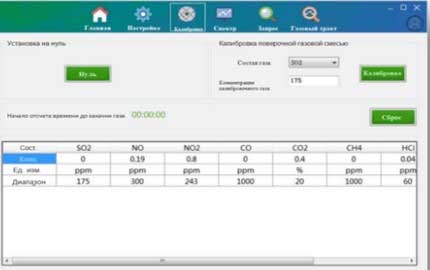

Программное обеспечение комплекса ЭМЕТ

  • измерение концентрации газов и параметров отходящих газов в режиме реального времени;
  • выполнение автоматической или ручной калибровки на нуль;
  • дистанционное получение данных через интерфейс или порт RS48, управление электромагнитным клапаном, сбор информации о состоянии и настройке газоанализатора, и т. д.

Газоаналитический комплекс оснащен ЖК-дисплеем, на котором отображаются состав газа, концентрации, диапазоны, единицы измерения

Газоаналитический комплекс-1
Газоаналитический комплекс-2

Функционал

непрерывный онлайн-мониторинг веществ по диапазонам

— оксид азота, NO: 0-2500 mg/m3
— диоксид азота, NO2: 0-2000 mg/m3
— диоксид серы, SO2: 0-6000 mg/m3

— оксид углерода, CO: 0-15000 mg/m3

— хлористый водород, HCl: 0-300 mg/m3
— фтористый водород, HF: 0-180 mg/m3



— аммиак, NH3: 0-1000 mg/m3
— метан, CH4: 0-1000 mg/m3- пары воды, H2O: 0-40%
— диоксид углерода, CO2: 0-20%
— кислород, O2: 0-25%

Характеристики

  • одновременное измерение нескольких компонентов;
  • высокая точность измерений;
  • низкий предел обнаружения, широкий динамический диапазон измерений;
  • функция автоматической калибровки;
  • малое время предварительного нагрева, длительный срок службы;
  • возможность изменения диапазонов без замены измерительной ячейки;
  • высокотемпературный подогрев для предотвращения потерь компонентов измеряемых веществ от конденсации;
  • продувка газом, длительные интервалы технического обслуживания.

Технические преимущества ЭМЕТ

  • широкий диапазон контролируемых веществ,
  • русскоязычное ПО,
  • удобный интерфейс пользователя,
  • экран тачскрин,
  • ошибка показаний не более ±2% от полной шкалы;
  • интерфейсы связи RS485, 4…20мА,
  • дрейф диапазона не более ±2% от полной шкалы/24 ч;
  • время отклика ≤ 120 с.,
  • широкий диапазон пределов калибровки
